EAN-Code: 4007081920841
4007081920841 FireFox 1 F
FireFox 1 F
Artikelnummer: 1458198EAN-Code: 4007081920841
-
Gewicht Karkasse2,00 kg
-
Setzkraft12.000 N
-
Beschreibung des ArbeitsbereichesBlindnietmuttern von M3 bis M6 aller Werkstoffe, außer M6 Edelstahl
Vorteile im Detail
Vorteile im Detail
FireFox 1 F

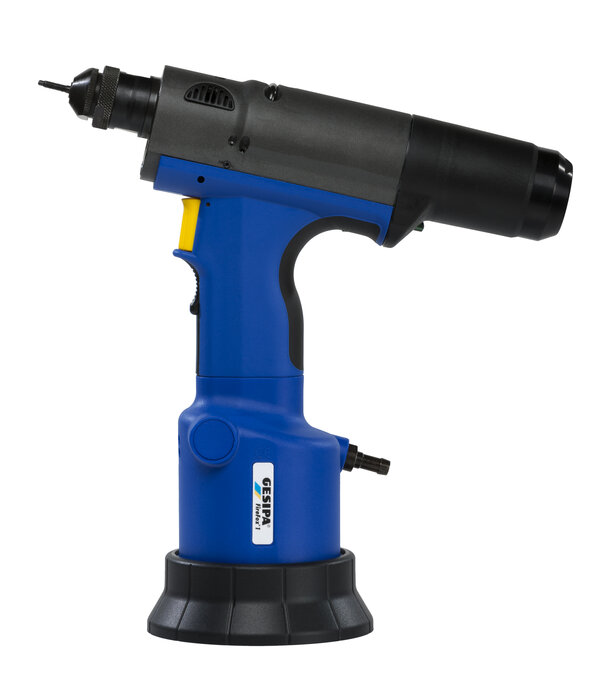

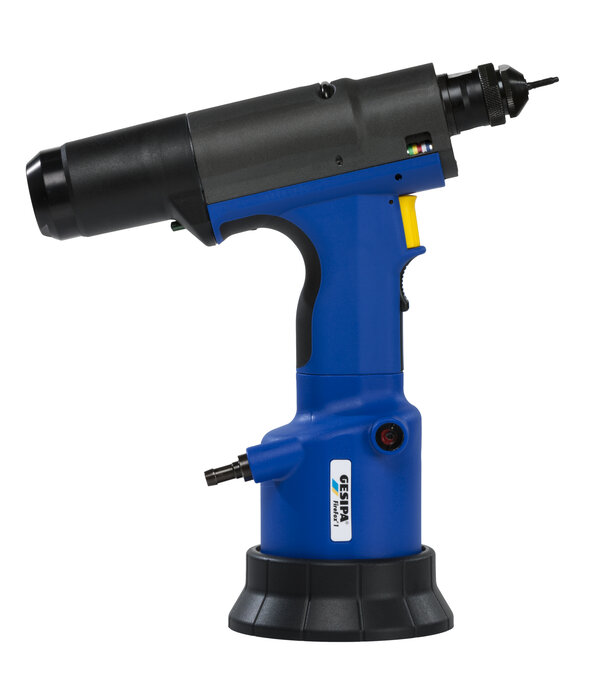

Das pneumatisch-hydraulische Blindnietmuttern-Setzgerät FireFox 1 F ist handlich, zuverlässig und sicher und wurde entwickelt, um auch kleine Blindnietmuttern optimal und ohne Beschädigung des Fügegutes setzen zu können. Die Steuerung des FireFox 1 F erfolgt ausschließlich über die Setzkrafteinstellung. Diese kann dank einer Setzkraftvoreinstellung mittels Farbcodierung schnell und präzise eingestellt werden. Das Gewinde der Blindnietmutter wird damit optimal geschont und die Blindnietmutter sicher im Fügegut verankert. Die ergonomische Bauweise begünstigt das ermüdungsarme Arbeiten mit dem Setzgerät. Die Standfestigkeit wird durch einen stabilen Gummifuß gewährleistet. Das Blindniet-Setzwerkzeug ist mit einem Schalldämpfer und einer verbesserten Setztechnik ausgestattet.
Technische Daten
Technische Daten
FireFox 1 F
| Gerät mit Öffnungsfeder | Nein |
| Max. Arbeitsbereich in Stahl | 6,00 mm |
| Betriebsart | Druckluft |
| Betriebsdruck max. | 7,00 bar |
| Betriebsdruck min. | 5,00 bar |
| Gerätelänge | 247,00 mm |
| Gewicht Karkasse | 2,00 kg |
| Lieferumfang | FireFox 1 F, Gewindedorn und Mundstück M6 (in Arbeitsposition), Gewindedorn und Mundstück M3, M4 und M5 (Zubehör), 2x Doppelmaulschlüssel SW 24/27, 1x Sechskantschraubendreher SW 3, 1x Nachfüllflasche mit Hydrauliköl 100 ml, 1x Öl-Nachfüllbehälter, Gummifuß, Schnelleinstellkarte, Farbcodekarte, Betriebsanleitung + Ersatzteilliste, Lieferung im Karton |
| Luftverbrauch max. | 2,00 Liter |
| Luftverbrauch min. | 1,00 Liter |
| Schlauchanschluss | 6,00 mm |
| Setzhub | 7,50 mm |
| Setzkraft | 12.000 N |
| Zusatztext zu Luftverbrauch | pro Setzvorgang (abhängig von der Mutterngröße) |
| Beschreibung des Arbeitsbereiches | Blindnietmuttern von M3 bis M6 aller Werkstoffe, außer M6 Edelstahl |
| Gewicht mit Verpackung und Zubehör | 2,55 kg |
Ausrüstung und Zubehör
Ausrüstung und Zubehör
FireFox 1 F
| Bezeichnung | Artikelnummer | EAN-Code | Artikel kaufen |
|---|---|---|---|
| Gerätehalterung komplett | 1458175 | 4007081909235 | |
| Gummifuß für TAURUS 1 und FireFox 1F | 1436394 | 4007081922302 | |
| Schraubeneinsatz FireFox M4 | 1436278 | 4007081931984 | |
| Schraubeneinsatz FireFox M5 | 1436280 | 4007081931977 | |
| Schraubeneinsatz FireFox M6 | 1436281 | 4007081924221 | |
| Schraubenmundstück M4 | 1435100 | 4007081932035 | |
| Schraubenmundstück M5 | 1435102 | 4007081932028 | |
| Schraubenmundstück M6 | 1435103 | 4007081010788 | |
| Schwenkanschluss komplett | 1435479 | 4007081015554 | Artikel kaufen |
| Umrüstsatz für Blindnietschrauben M 4 | 1436285 | 4007081057875 | |
| Umrüstsatz für Blindnietschrauben M 5 | 1436286 | 4007081057882 | |
| Umrüstsatz für Blindnietschrauben M 6 | 1436287 | 4007081057899 | Artikel kaufen |
| Umrüstsatz für Grobgewinde Ø 5 mm für FireFox | 1458170 | 4007081903745 | |
| Umrüstsatz für Zylinder Schrauben M4 Sonderlänge 30 | 1458182 | 4007081926713 | |
| Umrüstsatz für Zylinder Schrauben M5 | 1436279 | 4007081057844 | Artikel kaufen |
| Umrüstsatz für Zylinder Schrauben M5 Sonderlänge 30 | 1458183 | 4007081926720 | |
| Umrüstsatz für Zylinder Schrauben M6 | 1436283 | 4007081057851 | Artikel kaufen |
| Umrüstsatz für Zylinder Schrauben M6 Sonderlänge 30 | 1458184 | 4007081926737 | |
| Umrüstsatz für Zylinder Schrauben M8 Sonderlänge 30 | 1458178 | 4007081921152 | Artikel kaufen |
| Umrüstsatz für Zylinderschrauben M4 | 1436264 | 4007081057837 | |
| Umrüstsatz für Grobgewinde Ø 6 mm für FireFox | 1458171 | 4007081903752 | |
| Umrüstsatz für verlängerte DIN-Schrauben M4 SL50 | 1529115 | 4007081044349 | |
| Umrüstsatz für verlängerte DIN-Schrauben M5 SL50 | 1567148 | 4007081081566 | |
| Umrüstsatz für verlängerte DIN-Schrauben M6 SL50 | 1567147 | 4007081081559 | |
| Umrüstsatz für verlängerte DIN-Schrauben M8 SL50 | 1567146 | 4007081081542 |
Ersatzteile
Ersatzteile
| Bezeichnung | Artikelnummer | EAN-Code | Artikel kaufen |
|---|---|---|---|
| Zylinderschraube | 1445427 | 4007081916356 | |
| Abschlussdeckel | 1436198 | 4007081551496 | |
| Adapter | 1436170 | 4007081551335 | |
| Airzet-Stangendichtung | 1435647 | 4007081011945 | Artikel kaufen |
| Airzet-Stangendichtung | 1435659 | 4007081019453 | |
| Alumutter | 1435492 | 4007081019316 | |
| Anlaufscheibe | 1436205 | 4007081552066 | |
| Anschlussnippel | 1435667 | 4007081019507 | |
| Druckfeder | 1436247 | 4007081551731 | |
| Druckfeder | 1436293 | 4007081912846 | |
| Druckfeder | 1436374 | 4007081931502 | |
| Einsatz komplett | 1605656 | 4007081090735 | |
| Entlüftungskappe | 1446204 | 4007081942508 | |
| Federspanner komplett | 1451112 | 4007081940788 | |
| Flachdichtung 1 | 1435472 | 4007081011853 | Artikel kaufen |
| Flachdichtung 2 | 1435480 | 4007081019293 | Artikel kaufen |
| Führungsring | 1436006 | 4007081040563 | |
| Gehäuseschraube, kurz | 1445773 | 4007081252034 | |
| Gerätekopf 1 vormontiert | 1605655 | 4007081090728 | |
| Gewindedorn M 3 für FireFox und FireBird Pro (GE) | 1436211 | 4007081056823 | Artikel kaufen |
| Gewindedorn M 4 für FireFox und FireBird Pro (GE) | 1436212 | 4007081056830 | Artikel kaufen |
| Gewindedorn M 5 für FireFox und FireBird Pro (GE) | 1436213 | 4007081056847 | Artikel kaufen |
| Gewindedorn M 6 für FireFox und FireBird Pro (GE) | 1436214 | 4007081056854 | Artikel kaufen |
| Gewindering | 1605592 | 4007081090513 | |
| Gewindestift | 1446187 | 4007081551663 | |
| Griffstück komplett | 1605659 | 4007081090766 | |
| Gummifuß für TAURUS 1 und FireFox 1F | 1436394 | 4007081922302 | |
| Hydrauliköl-Nachfüllflasche 100 ml | 1445294 | 4007081158954 | |
| Kegelscheibe | 1436178 | 4007081551397 | |
| Kolbendichtung | 1436007 | 4007081040570 | |
| Kolbendichtung | 1436227 | 4007081551540 | |
| Kolbendichtung (Lippenring) | 1435675 | 4007081015127 | Artikel kaufen |
| Kolbengehäuse | 1457693 | 4007081020459 | |
| Konterring | 1436193 | 4007081551465 | |
| Luftkolben FireFox 1 | 1451107 | 4007081920452 | |
| Luftmotor komplett | 1436168 | 4007081551311 | |
| Nadelkranz | 1446190 | 4007081551687 | |
| Nutring | 1605600 | 4007081090599 | |
| Ölschraube | 1446013 | 4007081019378 | |
| O-Ring | 1435680 | 4007081019538 | |
| O-Ring 11 x 1,5 | 1435484 | 4007081018647 | Artikel kaufen |
| O-Ring 15 x 1,8 | 1435688 | 4007081018661 | Artikel kaufen |
| O-Ring 15,5 x 1,5 | 1436239 | 4007081551632 | |
| O-Ring 24 x 1,5 | 1435486 | 4007081019309 | Artikel kaufen |
| O-Ring 3 x 1 | 1436291 | 4007081551755 | |
| O-Ring 3,3 x 2,4 | 1436241 | 4007081551649 | |
| O-Ring 35 x 1,5 | 1436238 | 4007081910354 | |
| O-Ring 41 x 1,5 | 1436236 | 4007081551618 | |
| O-Ring 43 x 1,5 | 1436237 | 4007081551625 | |
| O-Ring 43 x 2 | 1436243 | 4007081551656 | |
| O-Ring 4x1 - 70 | 1436242 | 4007081904339 | |
| O-Ring 65,09 x 3,53 | 1435660 | 4007081015936 | |
| O-Ring 7 x 1,5 | 1435519 | 4007081015042 | Artikel kaufen |
| Schalldämpferdeckel | 1436175 | 4007081551366 | |
| Schalldämpfer 1 | 1515051 | 4007081031363 | |
| Schieber | 1435642 | 4007081040501 | |
| Schieber komplett | 1458123 | 4007081550833 | Artikel kaufen |
| Sechskantstift FireFox 1 | 1436390 | 4007081920568 | |
| Senkschraube | 1446188 | 4007081924580 | |
| Sicherungsring 14 x 1 | 1445285 | 4007081156257 | |
| Sprengring | 1446189 | 4007081551670 | |
| Stahlhülse FireFox 1 | 1436393 | 4007081920599 | |
| Stangendichtung | 1436233 | 4007081551786 | |
| Stangendichtung | 1436234 | 4007081551595 | |
| Stehbolzen | 1436183 | 4007081924597 | |
| Steuerkolben komplett | 1605671 | 4007081090780 | |
| Steuerschieber komplett | 1436297 | 4007081550901 | |
| Stössel | 1605658 | 4007081090759 | |
| Stopfen | 1446026 | 4007081019422 | |
| Stopfen komplett | 1451053 | 4007081550895 | |
| Stützring | 1436229 | 4007081551564 | |
| Stützring | 1436230 | 4007081551571 | |
| Topfgehäuse komplett | 1605660 | 4007081090773 | |
| Überdruckventil komplett | 1457750 | 4007081562133 | Artikel kaufen |
| Unterlegscheibe | 1436248 | 4007081551748 | |
| Ventilbolzen 5 | 1436292 | 4007081551762 | |
| Ventilkolben komplett | 1458124 | 4007081550857 | Artikel kaufen |
| Verschlussdeckel | 1436197 | 4007081551489 | |
| Verschlussdeckel komplett | 1458125 | 4007081550864 | Artikel kaufen |
| V-Ring J 13 | 1446027 | 4007081019460 | |
| Zuganker FireFox 1 komplett | 1451110 | 4007081920483 | |
| Zugstange | 1436204 | 4007081914611 | |
| Zugstange FireFox 1 komplett | 1458201 | 4007081920506 |
